ZX8-CCB Videoausgang für Sinclair ZX81 und Sinclair ZX80

Dieses Video Modul ergänzt einen Composite Video Ausgang für die Sinclair Modelle ZX81 oder ZX80 und liefert ein klares und scharfes Bildsignal im Gegensatz zu dem TV Ausgang der Geräte. In den Fotos sieht man auch das unscharfe und dunkle Bildsignal über den TV Modulator und darunter ein scharfes Bild  mit klaren Konturen über den Videoausgang (Video Eingang oder AV Eingang des Fernsehers). Der Hintergrund ist weiss ohne die sonst üblichen Streifenmuster was herkömmliche Transistorlösungen (Emitterfolger) nicht bieten.

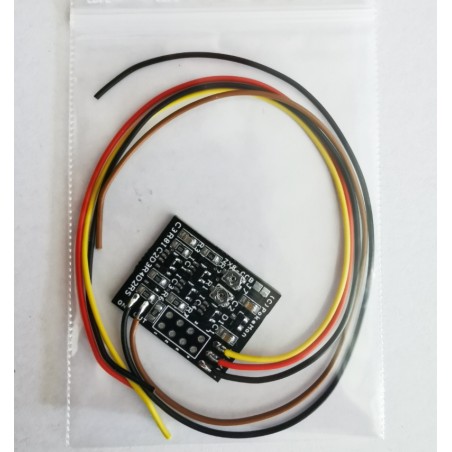

Das Modul ist vollständig bestückt in SMD Ausführung und hat nur 25 x 20 x 5 mm Einbaumasse. Lediglich die Kabel müssen an 3 Stellen auf der Platine festgelötet werden. Die Montage des Moduls kann innerhalb des Gehäuses mit doppelseitigem Klebeband erfolgen. Es passt auch in das Modulator Gehäuse - diese Einbauvariante ist jedoch nur sehr erfahrenen Anwendern zu empfehlen. Für den Anschluss wird ggf. noch eine Chinch Buchse benötigt. Ein Jumper erlaubt die Bildausgabe auch invers (weisse Zeichen auf schwarzem Hintergrund anstatt schwarze Zeichen auf weissem Hintergrund).
